RHX8-Q4A1/Q4Am使用说明(规格书)

22-05-07
瑞合信科技
微信号:rhxled888



  使用说明(规格书)


(型号:RHX8-Q4A1/Q4Am)




一、参数


带载面积

RHX8-Q4A1(WiFi+U盘

七色模式(背景+炫彩字):64*768(长宽互补)

256*192   192*256    128*384    96*512

64*768     48*1024    32*1536   16*3072

标准模式(低灰)(背景+炫彩字):64*384(长宽互补)

256*96   192*128   128*192   96*256

64*384   48*512    32*768   16*1536

中灰模式(背景+炫彩字):64*192(长宽互补)

256*48   192*64   128*96   96*128

64*192   48*256   32*384   16*768

高灰模式(无背景):64*128(长宽互补)

真彩模式(无背景):64*96(长宽互补)

热点名称:“RHX8-Q4A1#...”

RHX8-Q4Am(WiFi+U盘

七色模式(背景+炫彩字):64*384(长宽互补)

256*96   192*128    128*192    96*256

64*384    48*512     32*768    16*1536

标准模式(低灰)(背景+炫彩字):64*192(长宽互补)

256*48   192*64   128*96   96*128

64*192   48*256    32*384   16*768

中灰模式(背景+炫彩字):64*96(长宽互补)

256*24   192*32   128*48   96*64

64*96   48*128   32*192   16*384

高灰模式(无背景):64*64(长宽互补)

真彩模式(无背景):64*48(长宽互补)

热点名称:“RHX8-Q4Am#...”

板载接口

4组75接口

储存空间

3M

通讯方式

WiFi+U盘

通讯距离

WiFi通讯:20米以内(空旷距离更远)

扫描方式

静态、1/2、1/3、1/4、1/5、1/6、1/8、1/9、1/10、1/11、1/12、1/13、1/15、1/16、1/20、1/24、1/26、1/32等(支持描点配置单元板)

芯片支持

驱动芯片(常规)支持SM16106、SM16206、SM16207、SM16127、SM16227、SM16237、ICN2025、ICN2028、ICN2037、ICN2045、ICN2046、TC5020、FM6124、DP5125、DP3216、MBI5024、MBI5124、SC6616等常规芯片.

驱动芯片(特殊)支持SM16188/16288、ICN2038S、FM6126B、FM6127、FM6047、DP3246、SUM2017等特殊芯片.

驱动芯片(PWM)暂不支持SM16169、SM16259、SM16369、ICN2053、ICND2065、ICND2163、FM6128、FM6153、FM6363、FM6565、SUM2028、SUM2131、MBI5252、MBI5353、MBI5041、LS9929S、LS9935S、LYD6168等PWM高刷芯片.

译码芯片(常规):支持74HC138、74HC595、无138译码、AT4539、MW4958、EM0511、ICN2012、ICN2013、ICN2016、SM5166P、TC7258、TC7262、DP7268、RUC7258、DP32019等常规芯片.

译码芯片(特殊):支持SM5266P、5958、5957、TC7558N、GM5018、HX6158、ICND2018AP、SM5368PF等特殊芯片.

软件支持

软件名称:瑞合信Plus

软件版本:V8.0.67以上版本

系统支持

windows系统(电脑)、android系统(安卓)、ios系统(苹果)

工作频段

2.4GHz

无线标准

802.11b/g/n

工作电压

DC:3.5V~5.5V

工作功率

<2W

工作温度

-40~75℃

核心特点

1、简单、易用、稳定
2、连接速度、发送速度超快
3、兼容市面各种主流单元板(支持描点添加扫描方式)
4、支持ICN2038S/SM16188B等特殊芯片模组
5、支持炫动跑边
6、支持炫酷背景(全彩)
7、支持自选背景(图片、动画轻松导入)(全彩)
8、支持节目背景/分区背景全彩)
9、支持炫彩字、渐变字(全彩)
10、支持背景+炫彩字功能(字幕/时间/表盘/计时/表格等都支持)(全彩)
11、支持随机色功能
12、支持时间、农历、表盘、文本、表格等自由分区
13、支持动画炫酷字
14、支持查看密码修改记录(保存每次修改的记录方便查看和分享)
15、支持查看和修改密码功能
16、支持屏参实时同步功能(方便快速设置屛参)
17、支持360°旋转屏幕(解决竖屛时间无法翻转、多行显示等不好编辑的苦恼)
18、支持自动分屏功能(简易版分屏模板多样、分区版自动分屏)
19、支持双面竖屛自动排版功能
20、支持屏参锁定功能(右上角高级功能解锁)
21、支持节目回读功能(安卓/苹果/电脑都可以相互回读)
22、支持忘记密码回读节目功能(8.0版)
23、支持绑定手机功能(使用本机密码),解决忘记密码问题,防止被别人非法篡改
24、支持开机渐亮功能(有效解决电源冲击)
25、支持极限测试功能(老化专用)
26、支持超级初始化控制卡(8.0版忘记密码也可以恢复出厂)
27、行业首家采用控制卡加密算法而不依赖WiFi密码,更可靠、更安全
28、行业最早采用集成WiFi模块一体化方案,信号更强、性能更稳定
29、WiFi+优盘双重通讯、超高性价比 (小卡不支持优盘通信)
30、Windows/安卓/苹果都可相互回读、兼容性好
31、一个软件解决所有问题(单双色/全彩/简易版/分区版/多合一/自由切换)


常用功能

多节目支持

节目总数量最高可达255个

播放模式支持

顺序、定时、定长

多分区支持

字幕、文本、表格、图片、动画、表盘、数字时间、农历、计时正计时和倒计时

显示方式

各种主流特效种类达59

定时开关机

支持4组时间点

亮度调节

支持16级亮度调节

WIFI名称密码修改

必须英文和数字,密码最低8位

炫酷花边

支持200多炫酷花边节目花边和分区花边任意选择

炫酷背景

支持150多种背景特效

炫彩字、渐变字

种类多样,任意选择

回读节目

回读出控制卡内的屏参及节目信息

查看密码

修改密码下面显示当前连接控制卡密码,方便分享

自定义背景

支持自选背景,图片、动画轻松导入


高级功能

显示效果微调

可以调节速度和更好的显示画面

初始化控制卡

无需拆开显示屏即可恢复出厂设置(知道密码)

初始化控制卡密码

无需拆开显示屏即可恢复出厂设置(忘记密码)

测试状态

无需拆开显示屏即可判断单元板的好坏

自动识别单元板

自动显示扫描结果、选择即可

屏参实时同步

设置屏参实时显示对应扫描序号,OE、数据极性一目了然高、宽选择清晰可见(边框显示)

自定义扫描方式

支持新增单元板扫描方式配置

锁定屏参

支持屏参锁定及解锁功能

查看密码修改记录

保存每次修改的记录方便查看和分享


产品特色(WiFi

免费

控制卡自带WIFI热点,手机无上网环境、流量和任何费用

快捷

手机扫码即可安装编辑软件,安装快捷简单,几秒钟迅速搞定

省钱

手机直接编辑内容,无需电脑、优盘、延长线等相关配套设备

省事

在20米范围内WIFI无线发送,简单省事,无需人工往返插拔

省时

操作简单且省时,省去电脑开关机及优盘插拔等繁杂程序

方便

手机编辑和无线发送的特点便利复杂场合下内容信息变更和发布



二、图文详解

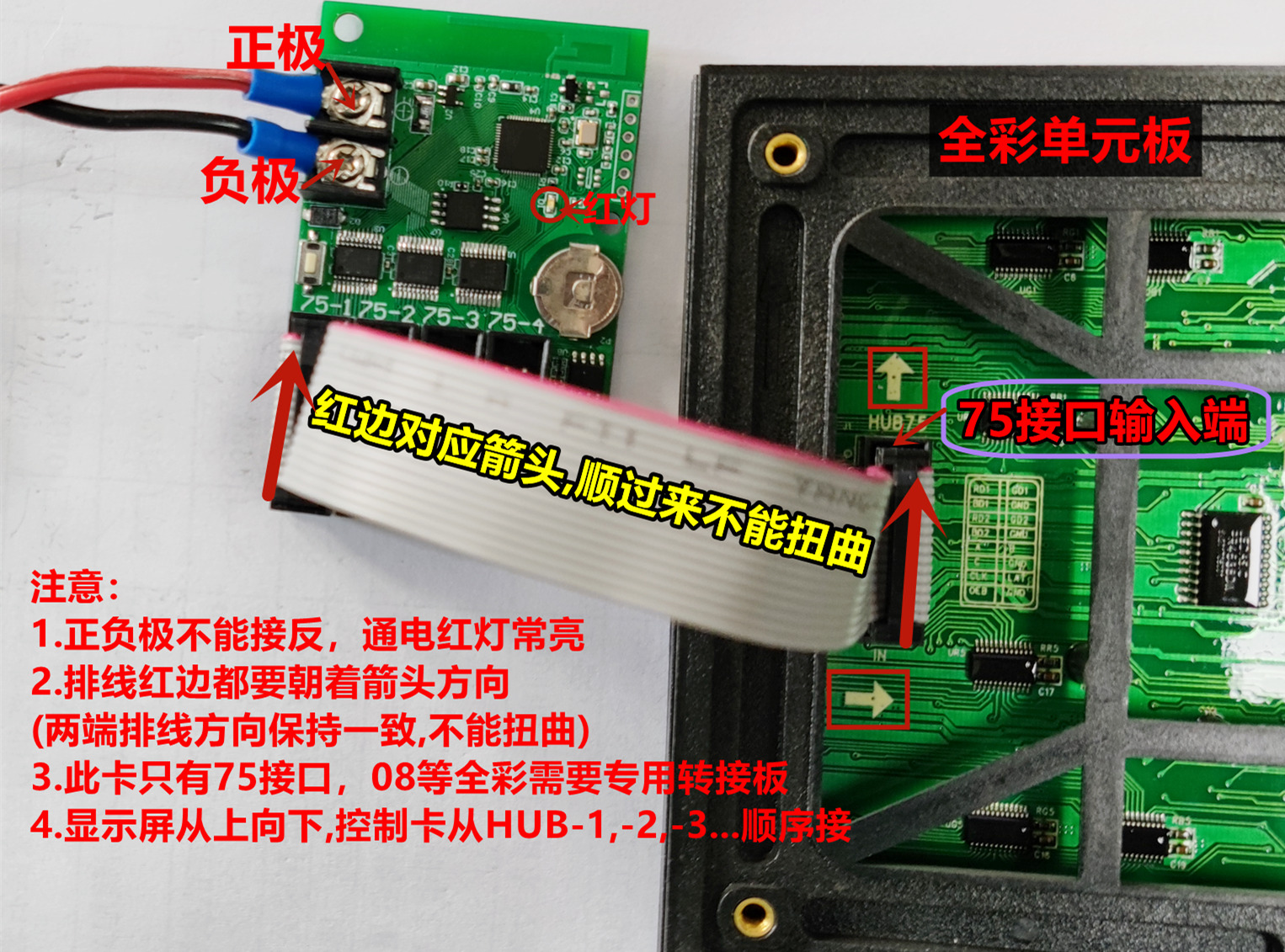

1,实物连接图(以实物为准)


2.安装注意事项(以实物为准)

①.安装注意电源正负极不要接反;

②.排线红边要对应HUB接口第一脚位置,A——A,B——B,OE——OE等(单元板和控制卡接口对应都要保持一致);

③.注意排针顺序及方向,显示屏从上向下,控制卡接口从HUB-1到-2、-3....;

④.控制卡安装时不要碰到显示屏外框或其他金属物品,以免短路或者打铁,可以用螺柱或绝缘物品隔离开;

⑤.WiFi卡使用时必须去掉包装袋,否则会影响WiFi信号(防静电袋具有一定的屏蔽信号功能)

3.指示灯状态

红灯:电源指示灯——常亮正常

4.测试状态(如何判断单元板好坏)。



三、软件下载

请使用微信或浏览器扫描下面二维码下载,也可以关注微信公众号下载;

(备注:华为、小米、vivo、oppo、苹果等各大手机应用商店均可搜索“瑞合信”下载APP,电脑软件请登录瑞合信官网www.rhxled.com下载8.0软件)


技术支持:

尚工 19949270452 (微信同号)
梁工 18037891691(微信同号)
卢工 18037891692  (微信同号)
朱工 18137146904(微信同号)
