使用说明（规格书）

（型号:RHX8-PW4）

WiFi全彩控制卡：PWM高刷模组专用，板载4组75接口，支持连移倍速和对开接线等功能。

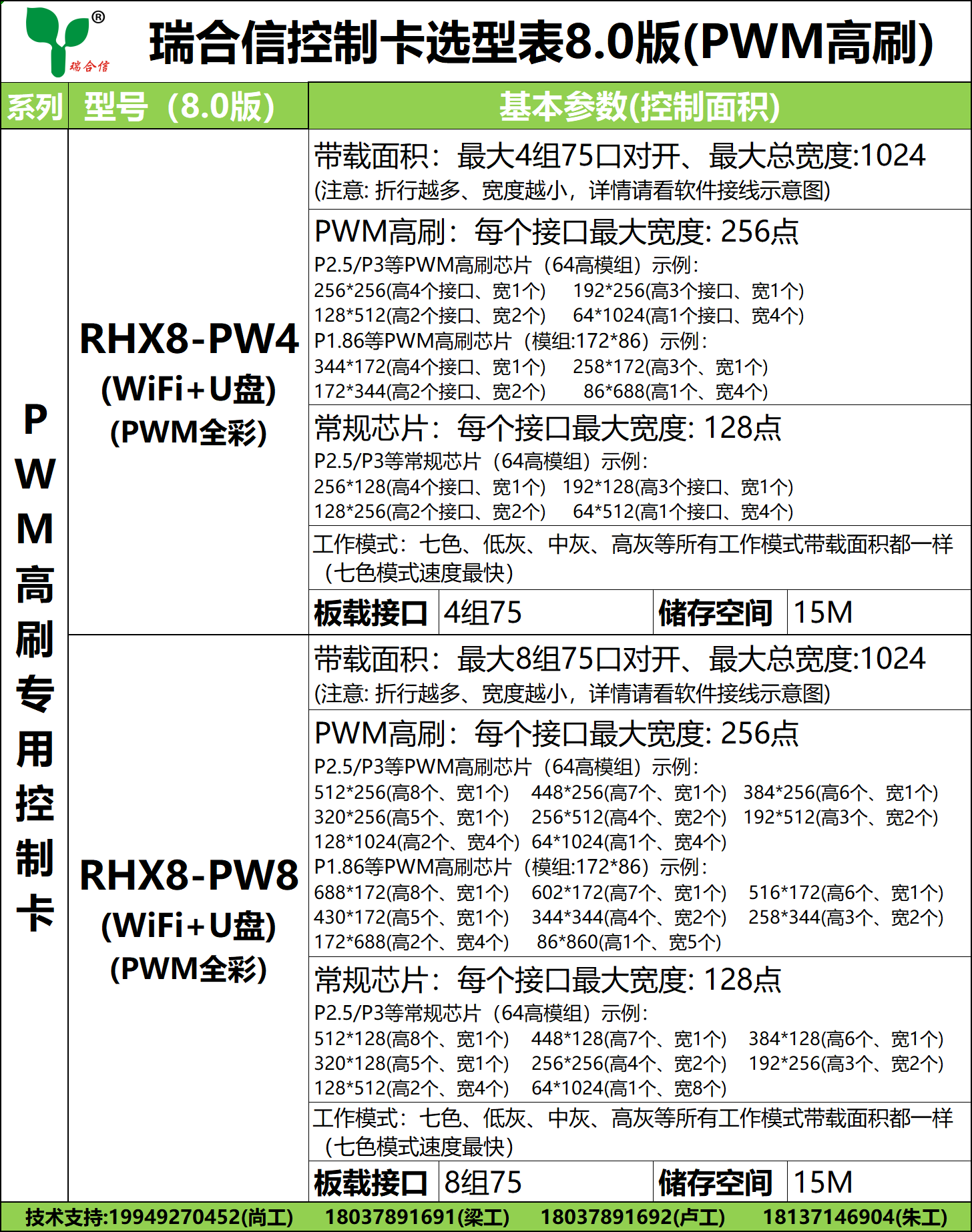

一、基本参数

带载面积

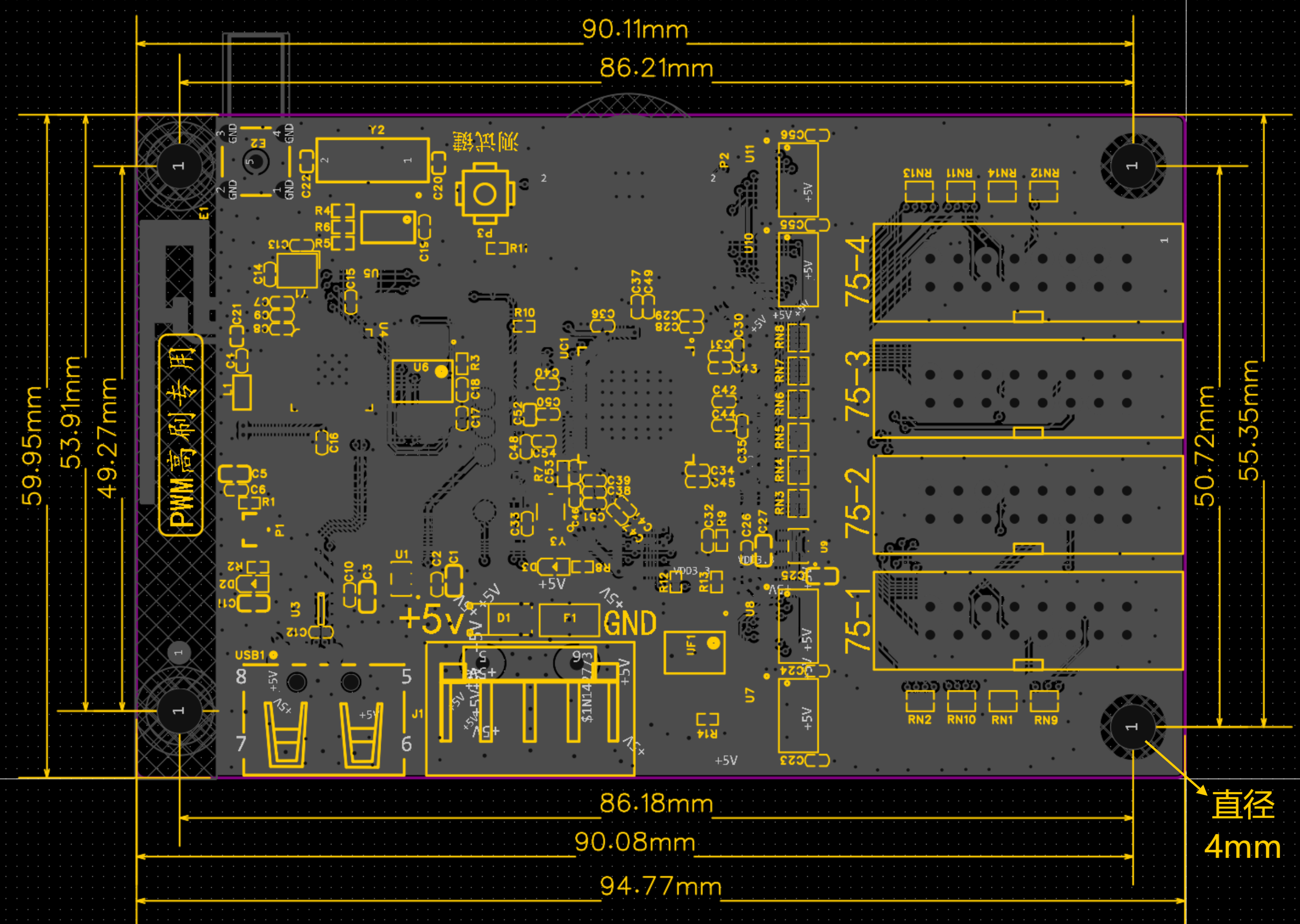

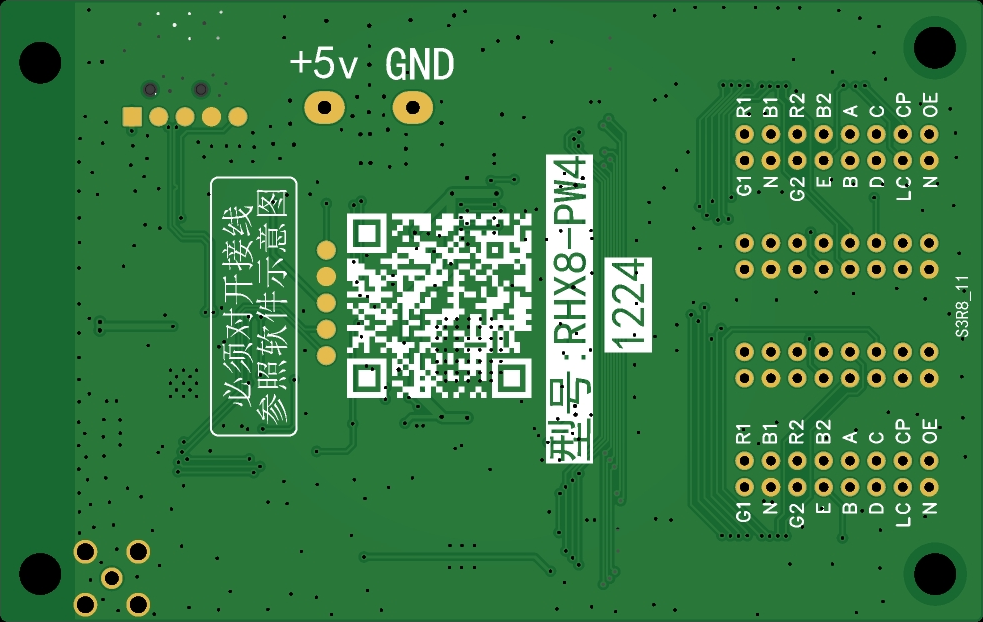

型号：RHX8-PW4 (WiFi+U盘)

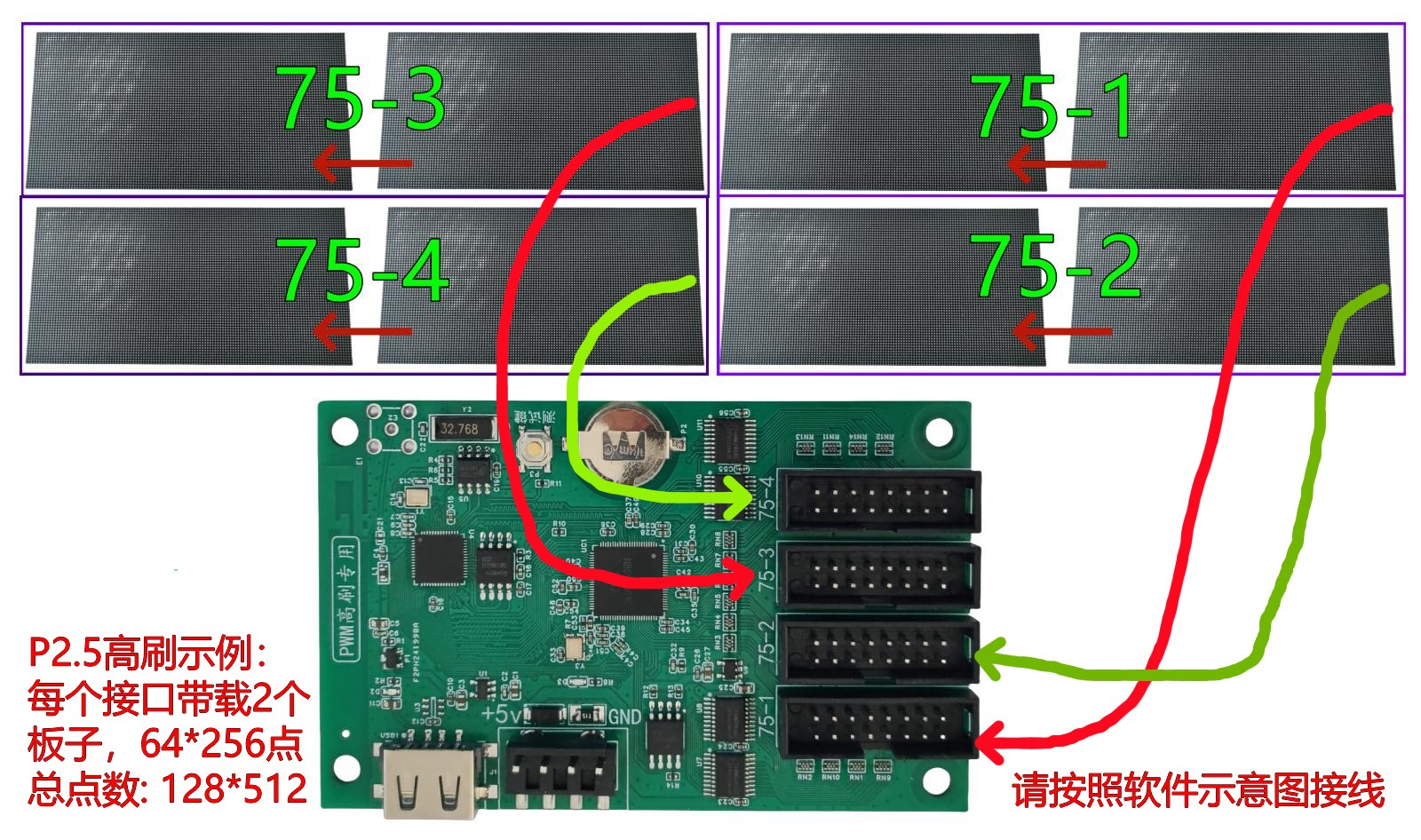

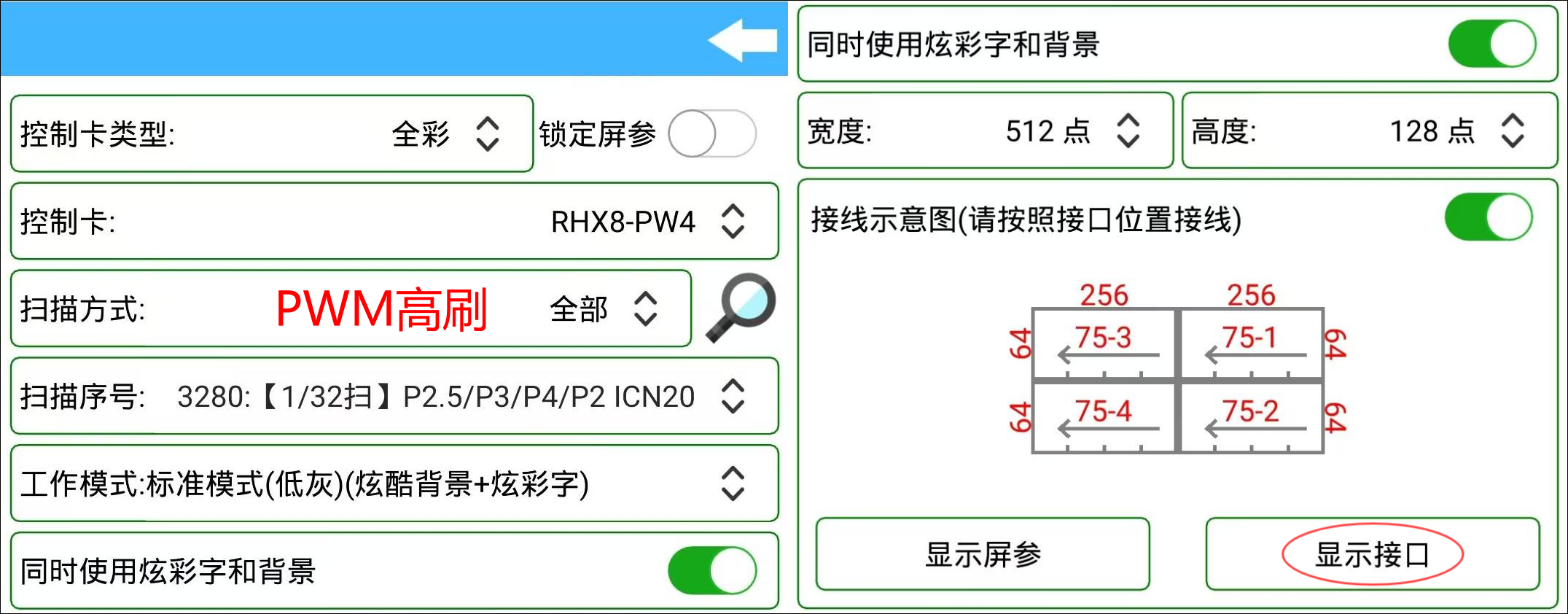

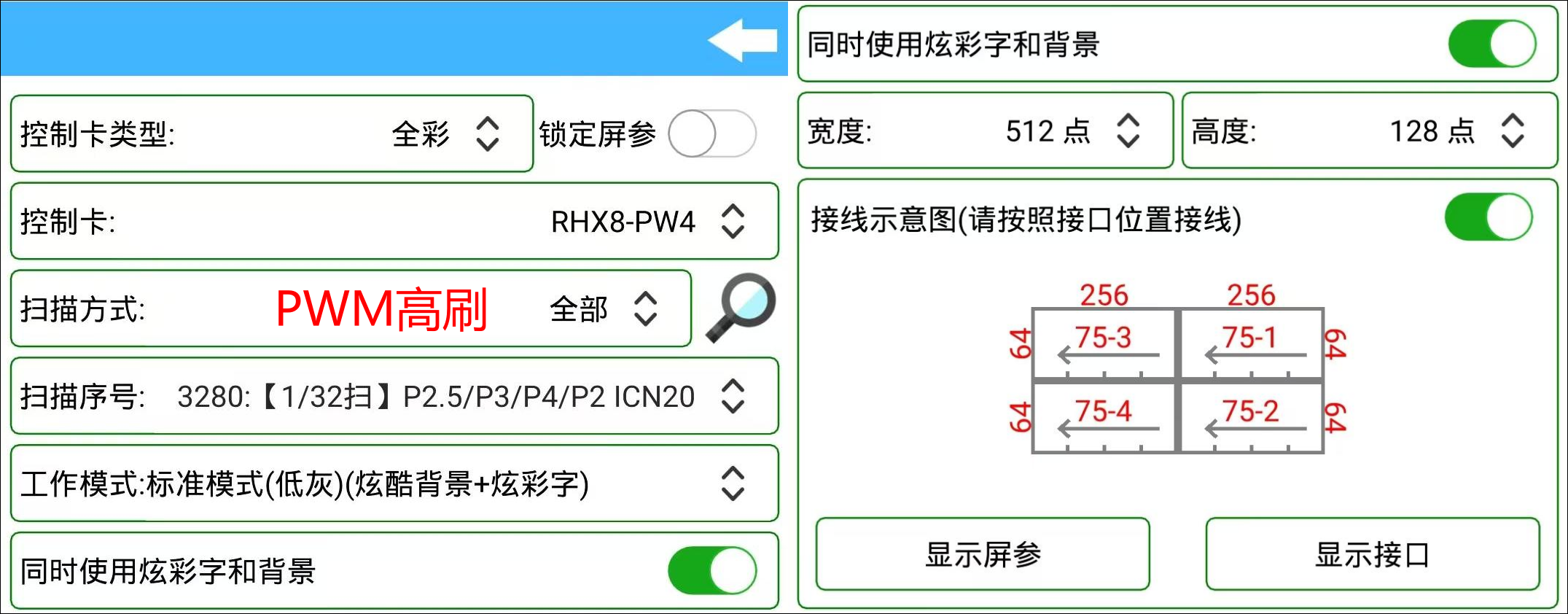

带载面积：最大4组75口对开，最大总宽度1024（折行越多、宽度越小）。详情请看软件接线示意图，如下图；

PWM高刷：每个接口最大宽度：256点（注意：折行越多、宽度越小）

例如：P2.5/P3等PWM高刷芯片（64高模组）：

256*256(高4个接口、宽1个) 192*256(高3个、宽1个)

128*512(高2个接口、宽2个) 64*1024(高1个、宽4个)

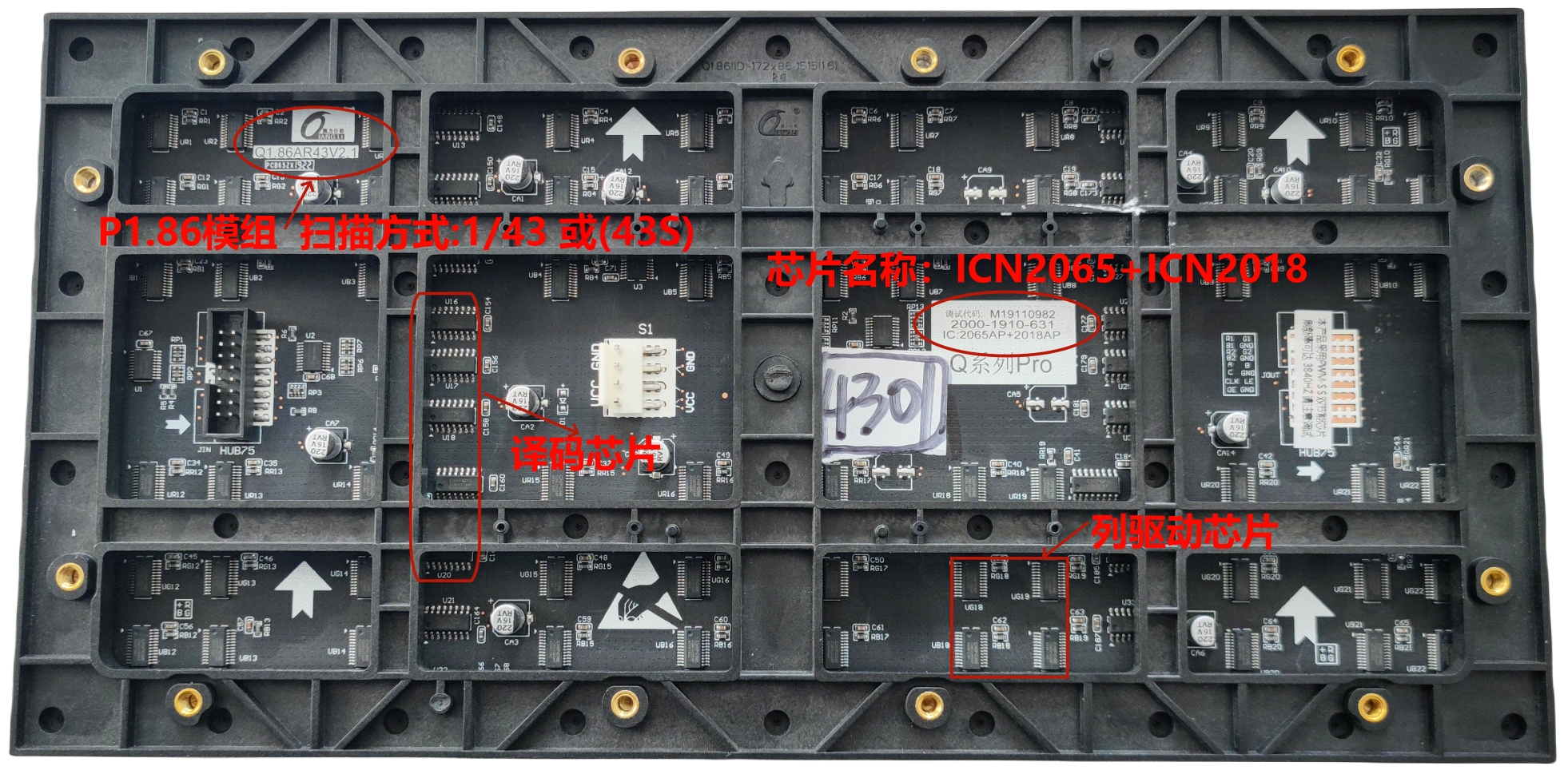

例如：P1.86等PWM高刷芯片（模组: 172*86）：

344*172(高4个接口、宽1个) 258*172(高3个、宽1个)

172*344(高2个接口、宽2个) 86*688(高1个、宽4个)

常规芯片：每个接口最大宽度：128点（注意：折行越多、宽度越小）

例如：P2.5/P3等常规芯片（64高模组）：

256*128(高4个接口、宽1个) 192*128(高3个、宽1个)

128*256(高2个接口、宽2个) 64*512(高1个、宽4个)

工作模式：七色、低灰、中灰、高灰等所有工作模式带载面积都一样（七色模式速度最快）

热点名称：“RHX8-PW4#...”

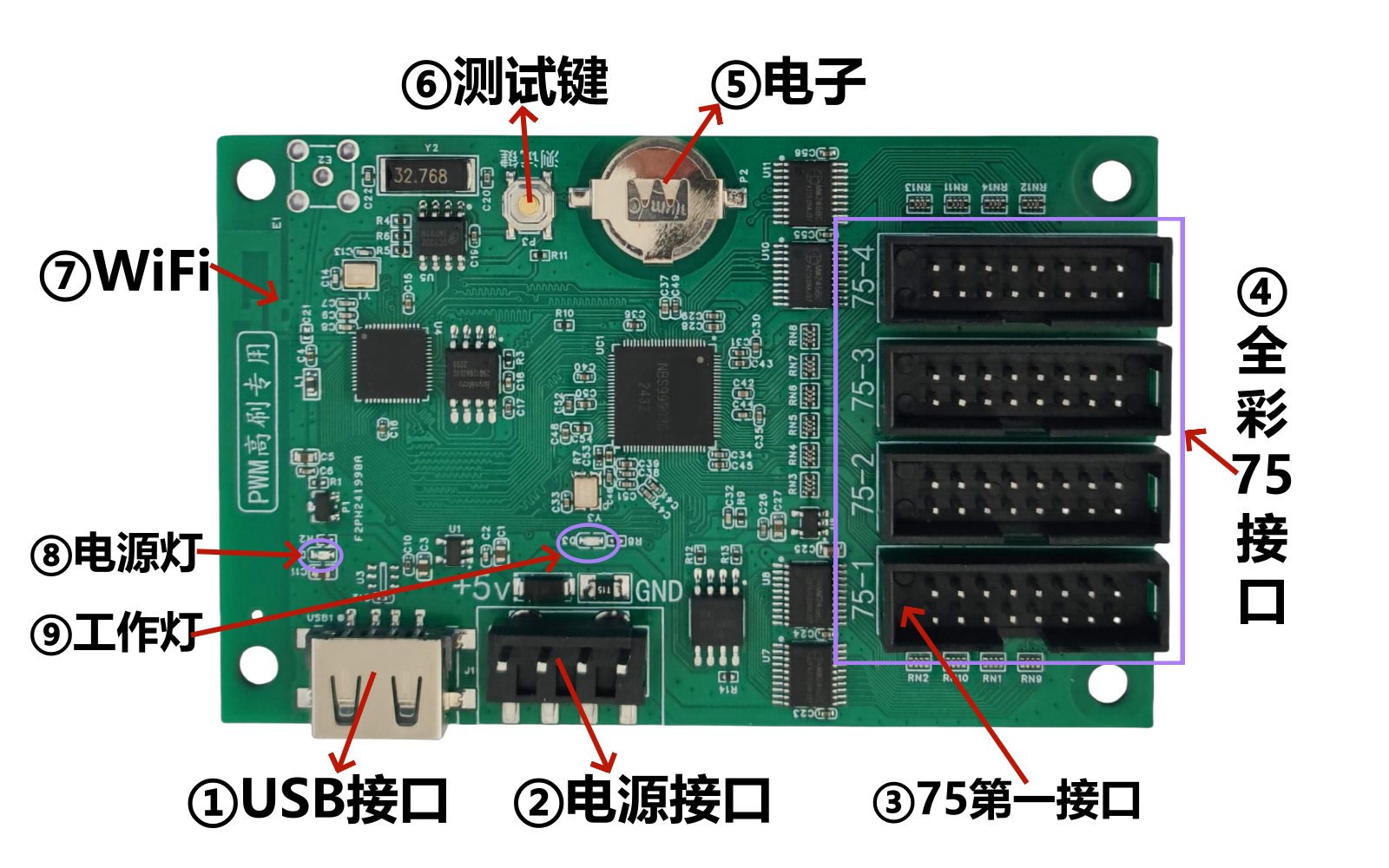

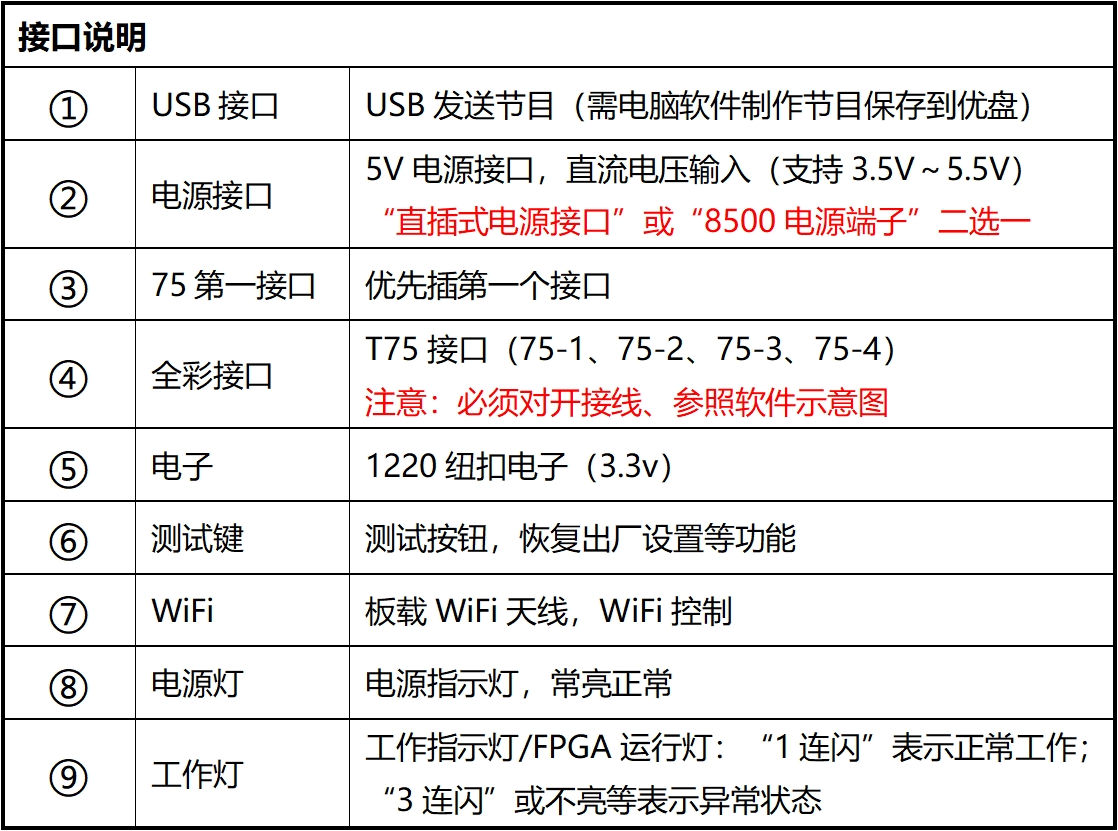

板载接口

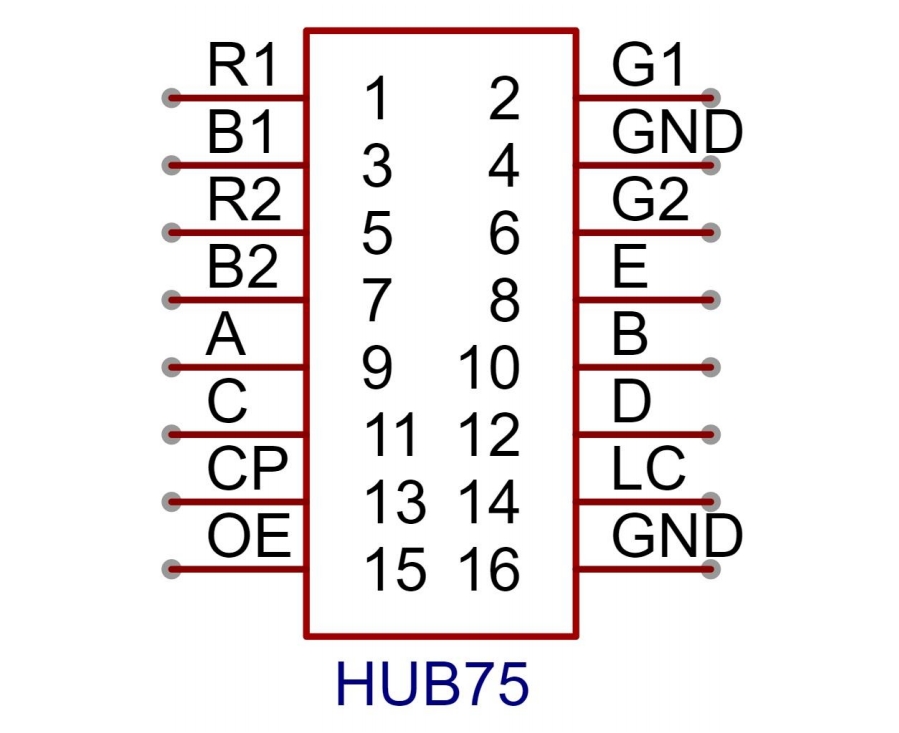

4组75

储存空间

15M

通讯方式

WiFi+U盘

通讯距离

WiFi通讯：20米以内（空旷距离更远）

USB通信：标准usb延长线5米（实测更长）

扫描方式

静态、1/2、1/3、1/4、1/5、1/6、1/8、1/9、1/10、1/11、1/12、1/13、1/15、1/16、1/20、1/24、1/26、1/32、1/40、1/42、1/43、1/64等（支持智能设置、目前此卡只能厂家描点）

芯片支持

驱动芯片（PWM）：支持SM16159、SM16169、SM16169SH、SM16259、SM16369、SM16380、SM16389、ICN2053/ICND2153、ICND2055BP/2065AP、ICND1063AP、ICND1065、ICND2163AP、ICND2165、FM6128、FM6153/FM6253、FM6363、FM6565、SUM2030、SUM2033、MBI5153、MBI5252、MBI5253、MBI5268、DP3264、DP3265、DP3269、DP3364等PWM高刷芯片.

注意：LS9929S、LS9935S、LYD6168等PWM高刷芯片暂不支持.

驱动芯片（常规）：支持SM16106、SM16206、SM16207、SM16127、SM16227、SM16237、ICN2025、ICN2028、ICN2037、ICN2045、ICN2046、TC5020、FM6124、DP5125、DP3216、MBI5024、MBI5124、SC6616等常规芯片.

驱动芯片（特殊）：支持SM16188/16288、ICN2038S、FM6126B、FM6127、FM6047、DP3246、SUM2017等特殊芯片.

译码芯片（常规）：支持74HC138、74HC595、无138译码、AT4539、MW4958、EM0511、ICN2012、ICN2013、ICN2016、SM5166P、TC7258、TC7262、DP7268、RUC7258、DP32019等常规芯片.

译码芯片（特殊）：支持SM5266、SM5366、SM5368、5958、5957、TC7558N、GM5018、HX6158、ICND2018、RUL5158、RUL5358、DP32020等特殊芯片.

软件支持

软件名称：瑞合信Plus

软件版本：V8.0.96以上版本

系统支持

windows系统（电脑）、android系统（安卓）、ios系统（苹果）

工作频段

2.4GHz

无线标准

802.11b/g/n

工作电压

DC：4.0V~5.5V

工作功率

<3W

工作温度

-40~75℃

核心特点

1、简单、易用、稳定
2、连接速度、发送速度超快
3、兼容市面各种主流单元板(支持描点添加扫描方式)
4、支持ICN2038S/SM16188B等特殊芯片、支持PWM高刷芯片
5、支持炫动跑边
6、支持炫酷背景(全彩)
7、支持自选背景(图片、动画轻松导入)(全彩)
8、支持节目背景/分区背景全彩）
9、支持炫彩字、渐变字（全彩）
10、支持背景+炫彩字功能(字幕/时间/表盘/计时/表格等都支持)(全彩)
11、支持随机色功能
12、支持时间、农历、表盘、文本、表格等自由分区
13、支持动画炫酷字
14、支持查看密码记录(保存每次修改的记录,方便查看和分享)
15、支持查看和修改密码功能
16、支持屏参实时同步功能(方便快速设置屛参)
17、支持360°旋转屏幕(解决竖屛时间无法翻转、多行显示等不好编辑的苦恼)
18、支持自动分屏功能（简易版分屏模板多样、分区版自动分屏）
19、支持双面竖屛自动排版功能
20、支持屏参锁定功能(右上角高级功能解锁）
21、支持节目回读功能(安卓/苹果/电脑都可以相互回读）
22、支持忘记密码回读节目功能(8.0版)
23、支持绑定手机功能(使用本机密码)
24、支持开机渐亮功能(有效解决电源冲击)
25、支持连移倍速功能
26、支持超级初始化控制卡(8.0版忘记密码也可以恢复出厂)
27、行业首家采用控制卡加密算法而不依赖WiFi密码，更可靠、更安全
28、行业最早采用集成WiFi模块一体化方案，信号更强、性能更稳定
29、WiFi+优盘双重通讯、超高性价比
30、Windows/安卓/苹果都可相互回读、兼容性好
31、一个软件解决所有问题(单双色/全彩/简易版/分区版/多合一/自由切换）

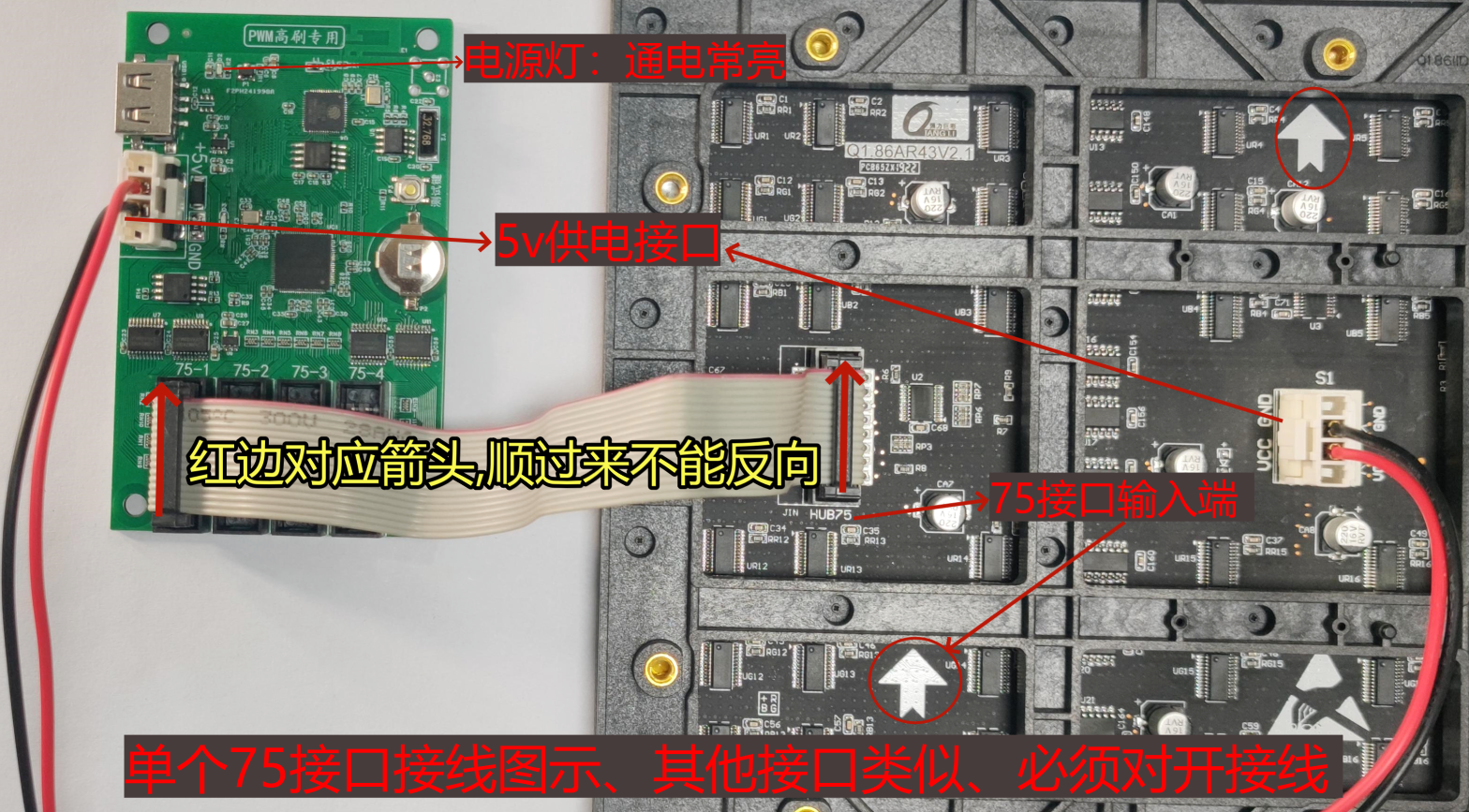

32、支持对开接线功能

常用功能

多节目支持	节目总数量最高可达255个
播放模式支持	顺序、定时、定长
多分区支持	字幕、文本、表格、图片、动画、表盘、数字时间、农历、计时（正计时和倒计时）等
显示方式	各种主流特效种类达59种
定时开关机	支持4组时间点
亮度调节	支持16级亮度调节
WIFI名称密码修改	必须英文和数字，密码最低8位（WiFi）
炫酷花边	支持200多种炫酷花边（节目花边和分区花边任意选择）
炫酷背景	支持150多种背景特效（全彩）
炫彩字、渐变字	种类多样，任意选择（全彩）
回读节目	回读出控制卡内的屏参及节目信息
查看密码	修改密码下面显示当前连接控制卡密码，方便分享
自定义背景	支持自选背景，图片、动画轻松导入（全彩）

高级功能

初始化控制卡	无需拆开显示屏即可恢复出厂设置（知道密码）
初始化控制卡密码	无需拆开显示屏即可恢复出厂设置（忘记密码）

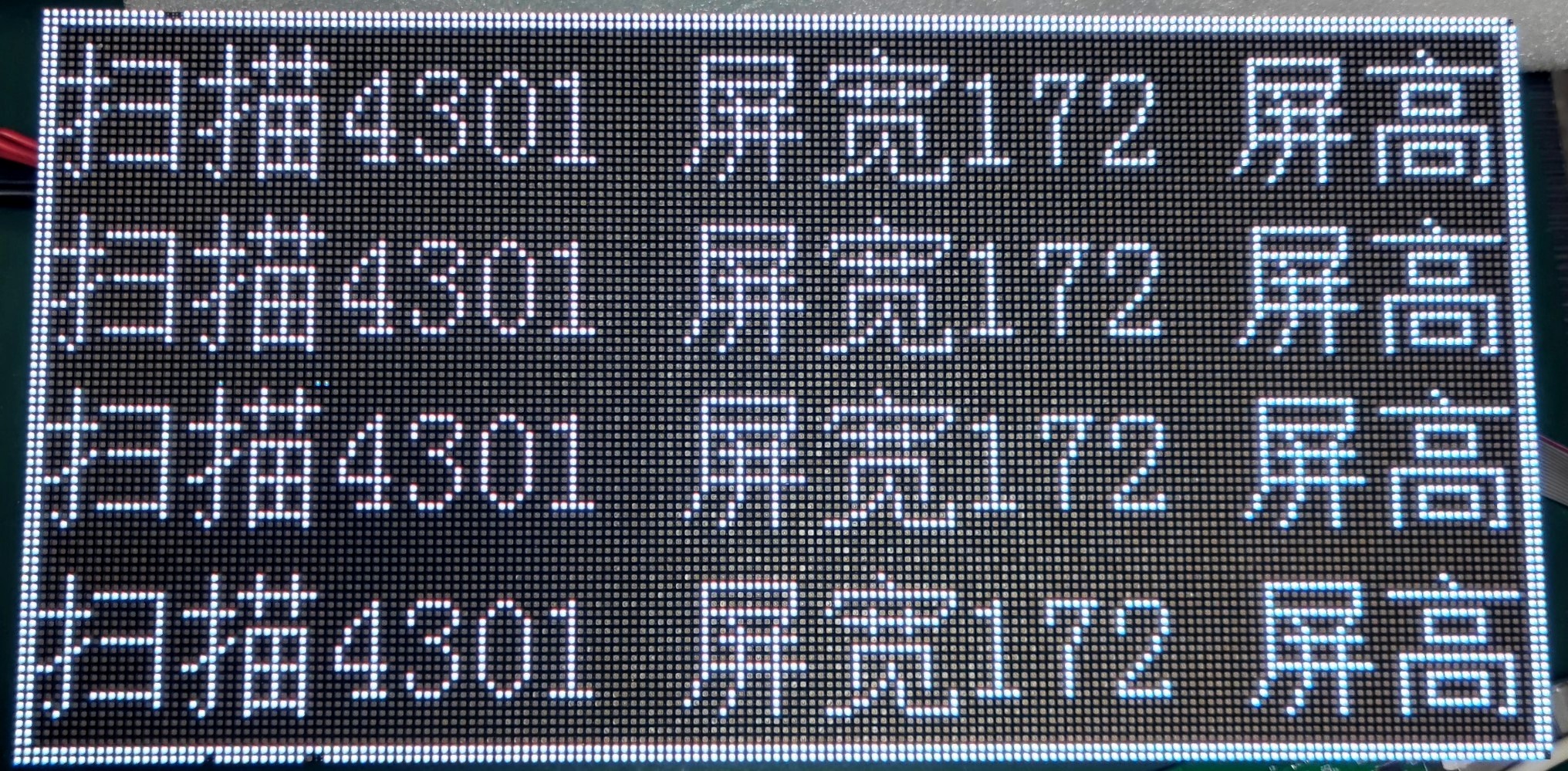

测试状态	无需拆开显示屏即可测试（此卡必须设置正确的屏参）

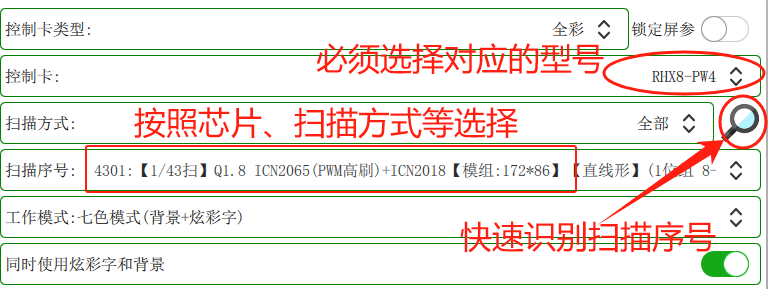

快速识别扫描序号	自动显示扫描结果、选择即可
屏参实时同步	设置屏参实时显示对应扫描序号，一目了然；屏高、屏宽选择清晰可见（边框显示）
自定义扫描方式	支持新增单元板扫描方式配置（此卡只能厂家描点）
锁定屏参	支持屏参锁定及解锁功能
查看密码修改记录	保存每次修改的记录方便查看和分享

产品特色（WiFi）

免费	控制卡自带WIFI热点，手机无上网环境、流量和任何费用
快捷	手机扫码即可安装编辑软件，安装快捷简单，几秒钟迅速搞定
省钱	手机直接编辑内容，无需电脑、优盘、延长线等相关配套设备
省事	在20米范围内WIFI无线发送，简单省事，无需人工往返插拔
省时	操作简单且省时，省去电脑开关机及优盘插拔等繁杂程序
方便	手机编辑和无线发送的特点便利复杂场合下内容信息变更和发布
